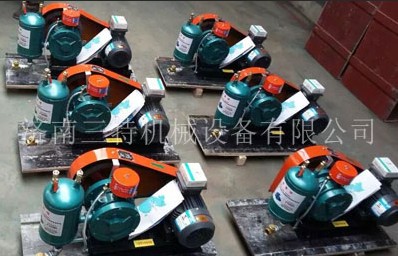

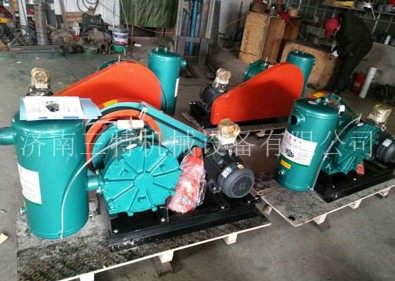

HC-401S回轉鼓風機
HC回轉式鼓風機結構與工作原理：
ST回轉式鼓風機結構精巧，鼓風機壓力范圍: 0.1-0.5kgf/cm".主要同下列六部分組成:電機、空氣過濾器、鼓風機本體、空氣室、底座(兼油箱)、滴油嘴。鼓風機靠機殼內偏置的轉子偏心運轉，并使轉子槽中的葉片之間的容積變化將空氣吸入、壓縮、葉出。在運轉中利用鼓風機的壓力差自動將潤滑油送到滴油嘴，滴入氣缸內以減少摩擦及噪音，同時可保持機殼內氣體不回流。
HC回轉式鼓風機用途：
水處理鼓風曝氣 醫院、賓館、船舶、實驗室的污水?dāng)嚢杵貧狻⒂∷⑿袠I(yè)的真空送紙、電鍍槽、工業廢水的攪拌曝氣塑焊、 食品包裝吹風的氣源供應燃燒 器的噴霧玻璃 工業及其他。
HC回轉式鼓風機特點：
體積小、風量大、噪音低、耗能省(回轉式風機采用運轉壓縮空氣的原理，雖然體積小，但風量大、節能、靜音運轉是其他形式的風機無法比擬的)運轉平穩，安裝方便(小型機種運轉時只要放置妥當則震動很小，不需要加裝防震裝置，安裝方便)抗負荷變化，風量穩定(例如:污水處理曝氣槽壓力變化，則負荷變化，但風量隨壓力變化而變化甚微)。
HC回轉式鼓風機特點注意事項：
本機器原理為空氣經入口進入，經壓縮后排出，所以安裝環境要確保通風、散熱快，否則會影響風機與電機的使用壽命。滴油點數根據現場壓力再進行微調，控制在15- 20滴的滴油量，否則外溢。
| 型號 | 排風口徑mm | 功率kw |
頻率 Hz |
轉速 rpm |
風量m3/min (0.1-0.5kgf/cm2) |
凈重kg |
| HC-251S | 3/4"（20） | 0.55 | 50 | 450 | 0.31-0.28 | 44 |
| HC-30S | 1"（25） | 0.55 | 50 | 430 | 0.35 -0.31 | 50 |
| HC-301S | 1"（25） | 0.75 | 50 | 520 | 0.42 -0.38 | 50 |
| HC-40S | 11/4"（32） | 0.75 | 50 | 500 | 0.66-0.59 | 80 |
| HC-401S | 11/4"（32） | 1.5 | 50 | 580 | 0.8-0.67 | 85 |
| HC-50S | 11/2"（40） | 1.5 | 50 | 430 | 1.14-1.02 | 120 |
| HC-501S | 11/2"（40） | 2.2 | 50 | 500 | 1.44-1.32 | 125 |
| HC-60S | 2"（50） | 2.2 | 50 | 450 | 1.9-1.71 | 190 |
| HC-601S | 2"（50） | 4 | 50 | 540 | 2.41-2.18 | 200 |
| HC-80S | 21/2"（65） | 4 | 50 | 430 | 2.82-2.5 | 250 |
| HC-801S | 21/2"（65） | 5.5 | 50 | 500 | 3.53-3.25 | 275 |
| HC-100S | 3"（80） | 5.5 | 50 | 390 | 4.32-4.11 | 375 |
| HC-1001S | 3"（80） | 7.5 | 50 | 420 | 5.41-5.11 | 390 |
HC回轉式鼓風機的選型應注意的問題：
管道流速：
管道流速應控制在16m/s以下，流速越快，管網阻力越大，可能會 導致鼓風機明振，增加鼓風機負荷。
止回閥：
回轉式鼓風機停機時出口端止回閥會自動關閉，可以避免倒水問題。
環境溫度：
根據回轉式鼓風機行業標準，回轉式鼓風機設計氣溫為25C，每升高1C.出口壓力會下降20mmH20左右。
海拔高度：
網轉式鼓風機設計壓力為98kpa (海拔高度150m, latm) .當回轉式鼓風機使用地點的海拔高度h>150m時，應在出口壓力和進口流量作適當補償，以保證設備正常運行。
回轉式鼓風機井網：
一臺或多臺回轉式鼓風機并網時，必須考患并網增加的阻力。以往有的用戶在使用單臺同轉鼓風機時運轉正常，但二臺或多臺回轉式鼓風機并網時出現空氣流量不足，電機流量上不去的現象，這與總體供氣能力、曝氣器布局、釋放能力是否同步、輸氣管道配置是否合理等因素有關。
空氣閥：
多臺回轉式鼓風機并聯，只需安裝一個放空閥。 回轉式鼓風機啟動時，若曝氣頭還未打通，可打開放空閥，放空部分氣體，使回轉式鼓風機達到一定的流量，待升壓平穩后再關閉放空間。這樣可以解決因低流量造成壓力上不去的喘振功能。
管網：
阻力不宜過低:如果回轉式鼓風機出口后管網阻力選用過高，打開進口閥門時，電動機流量會超過額定電流，這是因?yàn)榛剞D(zhuǎn)式鼓風機做功壓力超出管網總體阻力的部分會轉化成空氣流量。在出口閥門全開狀態下，壓力表所示壓力不是回轉式鼓風機的做功壓力，而是管網總體阻力。根據性能曲線圖，總體阻力降低，流量就會相應加大，電流也就加大。此時只要將出口閥門關小，增加人為阻力，使出口端壓力表達到額定壓力，電流就會正常。關小出口閥門目的是截流超負荷流量，回轉式鼓風機額定流量不會減小，只是增快了流速。
效率：
不管是哪種類型的回轉式鼓風機，其效率都是相對的，在實際運行中不可能總是保持最高效率，任何增加的阻力(如閥門、管道彎頭、曝氣器阻力)都會使效率降低。所以保持回轉式鼓風機高效率運行，和工藝流程設計是密不可分的。
